VLAN

VLAN

虚拟局域网VLAN(Virtual LAN)。802.1Q，dot1Q

VALN的作用

VLAN技术——一种专为隔离二层广播报文设计的虚拟局域网技术；vlan可以分组设备，增强局域网的安全性（业务隔离）。（减少网络广播，增强网络的利用率）

实验

不同交换机上的相同VLAN通信

交换机端口种类的简绍：

Access:Access端口一般是指那些连接不支持VLAN技术的终端设备的端口，这些端口接收到的数据帧不包含VLAN标签。而向外发送数据帧时，必须保证数据帧中也不包含VLAN标签。一般接主机或路由器。只能加入一个VLAN。
Trunk：Trunk端口一般是指那些连接支持VLAN技术的网络设备（如交换机）的端口，这些端口接收到数据帧一般都会包含VALN标签，而向外发送数据帧时，必须保证接收端能够区分不同VLAN的数据帧，故常常需要添加VLAN标签。一般用于交换机之间的连接。
Hybird：Hybird端口属于Access和Trunk的混合模式，工作在Hybrid模式下的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，可以用于交换机之间的连接，也可以用于连接用户的计算机。
Hybird端口和Trunk端口的不同之处在于Hybird端口允许多个VLAN的报文不带标签，而Trunk端口只允许默认（需要在交换机的端口设置）VLAN的报文通过。

所有端口默认为Access类型的端口

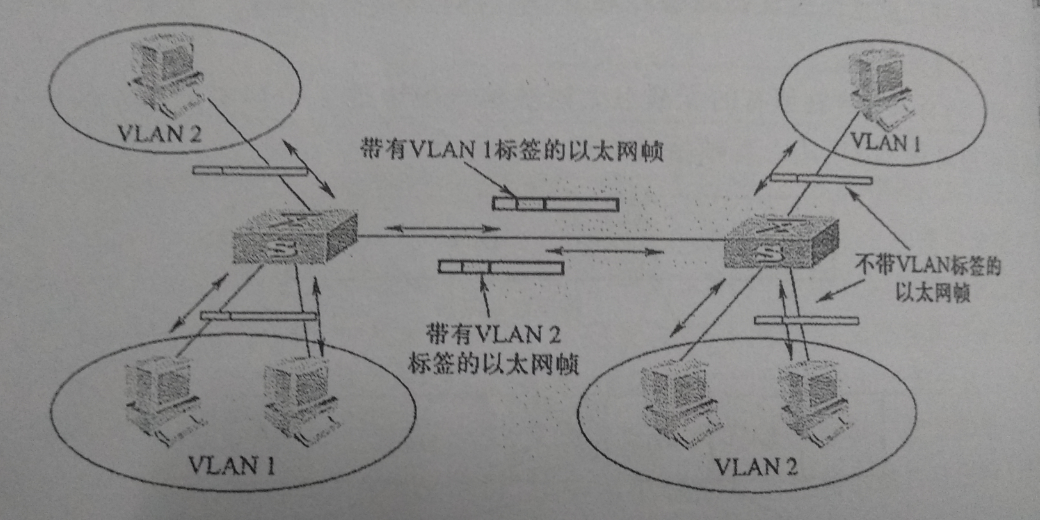

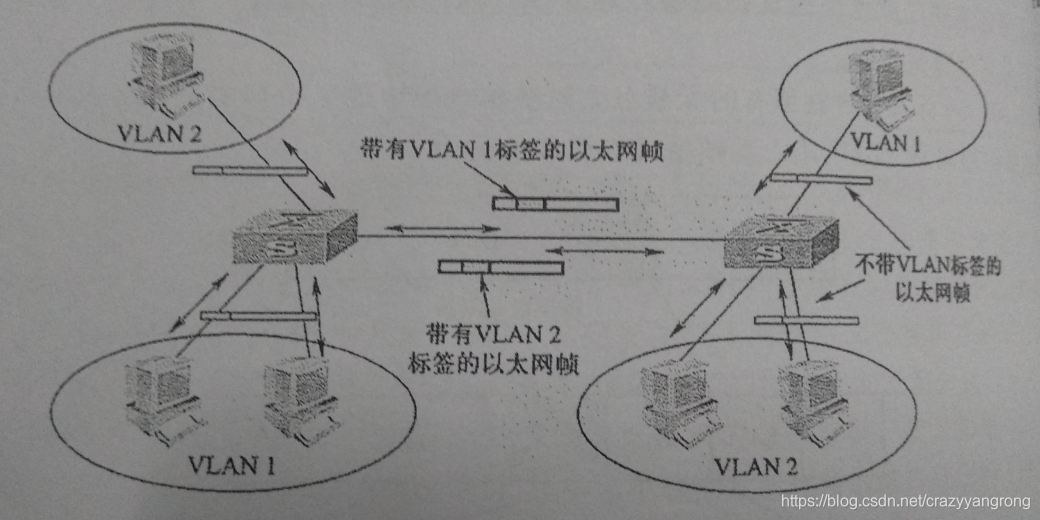

VLAN数据帧的传播

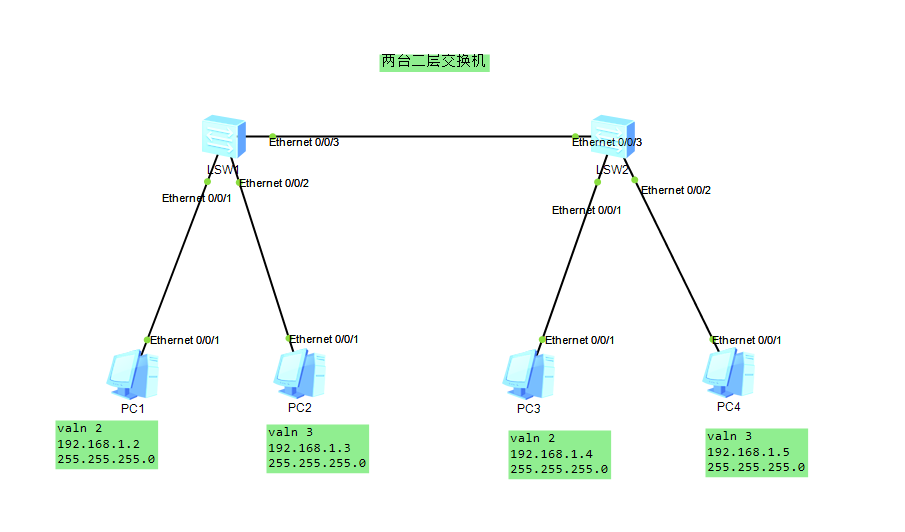

实验拓扑图：

在这里插入图片描述
LSW1的操作：

<Huawei>undo terminal monitor
Info: Current terminal monitor is off   //关闭日志更新（小编觉得这个有点烦）
sysname  //进入系统模式
[Huawei]vlan batch 2 3  //创建valn 2和vlan 3
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei-Ethernet0/0/1]port link-type access  //将端口类型设置为access
[Huawei-Ethernet0/0/1]port default vlan 2  //将端口 E0/0/1划分为vlan1

其他vlan的划分与上述操作相同
配置完成后输入display vlan查看个vlan与各交换机个端口的关系

[Huawei]display vlan
The total number of vlans is : 3
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:Eth0/0/3(U)     Eth0/0/4(D)     Eth0/0/5(D)     Eth0/0/6(D)
                Eth0/0/7(D)     Eth0/0/8(D)     Eth0/0/9(D)     Eth0/0/10(D)
                Eth0/0/11(D)    Eth0/0/12(D)    Eth0/0/13(D)    Eth0/0/14(D)
                Eth0/0/15(D)    Eth0/0/16(D)    Eth0/0/17(D)    Eth0/0/18(D)
                Eth0/0/19(D)    Eth0/0/20(D)    Eth0/0/21(D)    Eth0/0/22(D)
                GE0/0/1(D)      GE0/0/2(D)

2    common  UT:Eth0/0/1(U)

3    common  UT:Eth0/0/2(U)


VID  Status  Property      MAC-LRN Statistics Description
--------------------------------------------------------------------------------

1    enable  default       enable  disable    VLAN 0001
2    enable  default       enable  disable    VLAN 0002
3    enable  default       enable  disable    VLAN 0003

在主机上配置好图片中的IP地址
PC1pingPC2：Destination host unreachable
PC1pingPC3：Destination host unreachable
PC1pingPC4：Destination host unreachable
PC2pingPC3：Destination host unreachable
PC2pingPC4：Destination host unreachable
PC3pingPC4：Destination host unreachable
这时候网络内所有主机两两都不能互相通信（相同vlan不是能通信吗？），到底是哪里出了问题呢？回顾上述交换机端口的类型以及作用。

交换机LSW1的Ethernet 0/0/1与Ethernet 0/0/2端口的类型为Access模式
交换机LSW2的Ethernet 0/0/1与Ethernet 0/0/2端口的类型为Access模式

当PC1pingPC2的时候数据帧通过LSW1的E0/0/1口，进入交换机后被贴上vlan2的标签，当这个数据帧到达LSW1的E0/0/2口时，此口不识别带有vlan的数据帧，所以不会通过导致两台计算机不能通信。
当PC1pingPC3的时候数据帧通过LSW1的E0/0/1口，进入交换机后被贴上vlan2的标签，当这个数据帧到达LSW1的E0/0/3口时，此口不识别带有vlan的数据帧，所以不会通过导致两台计算机不能通信。

实现同一VLAN在不同交换机的通信

上面提到的三种交换机端口的Trunk类型，将LSW1与LSW2的E0/0/3的端口设置为Trunk，并允许vlan2和vlan3通过此端口即可实现同一vlan在不同交换机的通信。

[Huawei]interface Ethernet0/0/3  //进入端口E0/0/3
[Huawei-Ethernet0/0/3]port link-type trunk  //将端口的类型设置为trunk
[Huawei-Ethernet0/0/3]port trunk allow-pass vlan 2 to 3  //允许vlan2和vlan3通过此端口

在LSW2上进行相同操作。
这时PC1可以与PC3通信。
过程：PC1发送数据帧——>通过LSW1的E0/0/1——>进入交换机贴上vlan2标签——>通过LSW1的E0/0/3口，此端口类型为trunk已设置允许vlan2和vlan3通过——>到达LSW2的E0/0/3口同样——>进入交换机拆掉vlan2的标签——>将数据帧从LSW的E0/0/1口发出——>PC3接收消息。
PC3回复 PC1消息的步骤与上述相同，流程相反。
PC2与PC4通信过程相同。

实现不同vlan间的路由通信

配置三层交换机的vlanif实现三层交换机的路由功能，实现不同vlan间的通信。

经典案例：单臂路由

方法一：

通过路由器子接口实现

子接口（subinterface）是通过协议和技术将一个物理接口（interface）虚拟出来的多个逻辑接口。

优点：打破物理接口的数量限制，在一个接口中实现多个VLAN间的路由和通信。

缺点：多个子接口共用主接口，性能比单个物理接口差，负载大的情况下容易成为网络流量瓶颈。

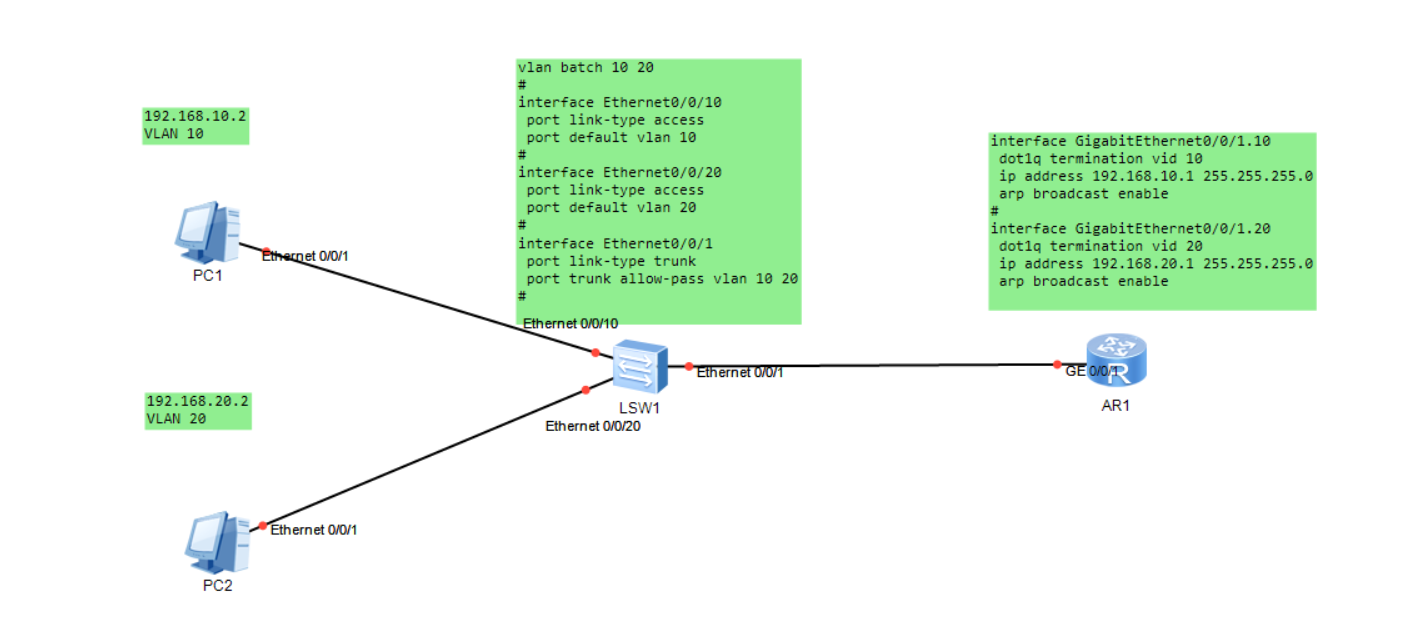

子接口实现

注：要注意AR1上的配置

方法二：

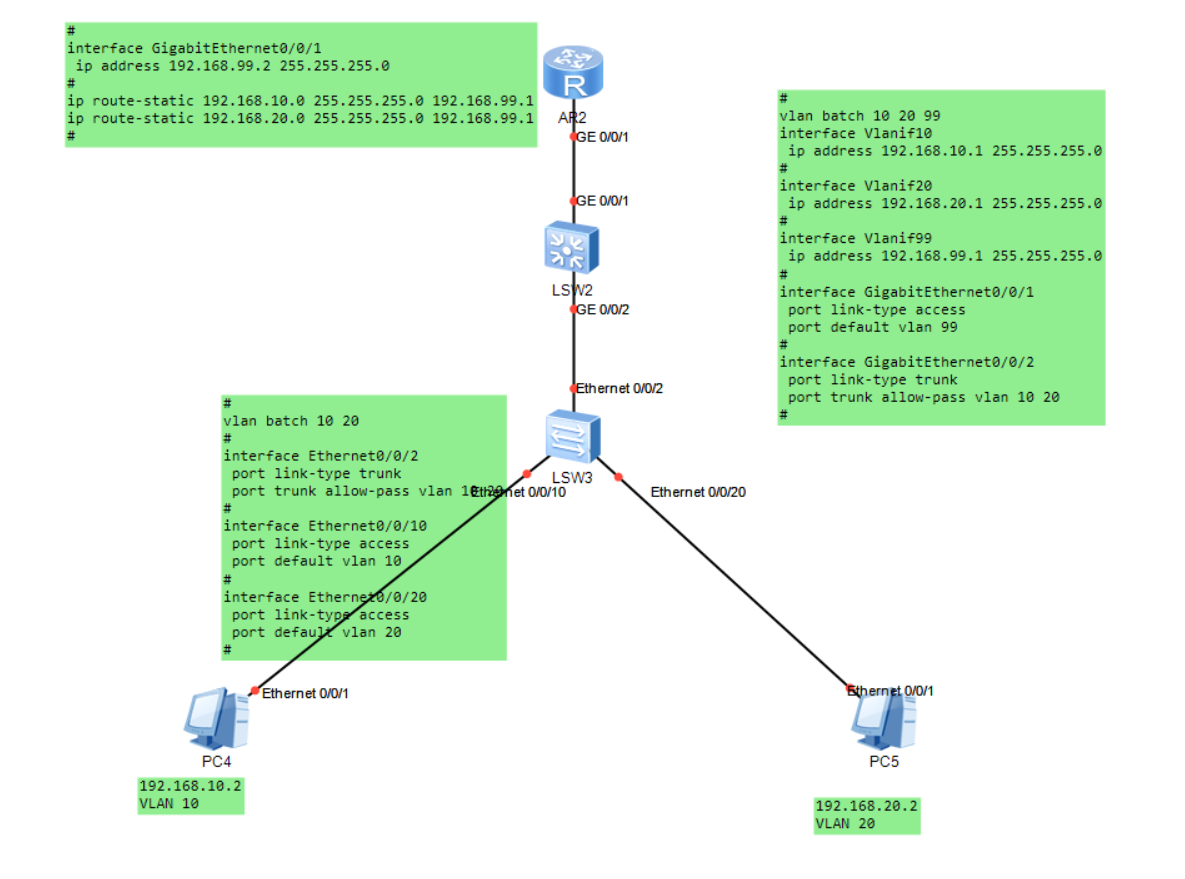

通过三层交换机的vlanif接口（SVI：交换式虚拟接口）实现

Vlanif
